Arduino Messstation – Steckplan & Code-Einstellungen

Tafelbild für den Unterricht: Sensoren, Breadboard, Pins und Schüler-Einstellungen

Arduino UNO R4 WiFi

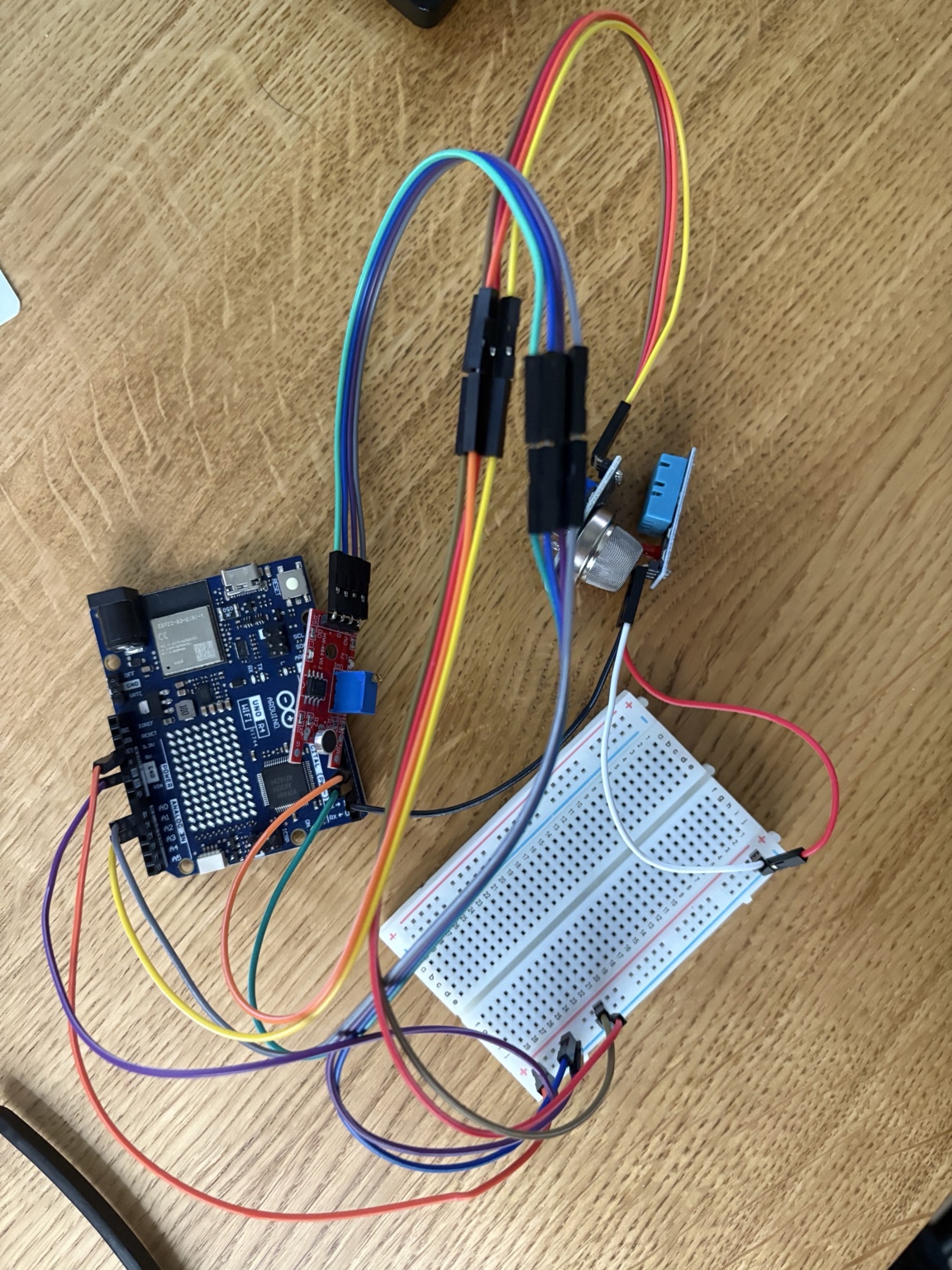

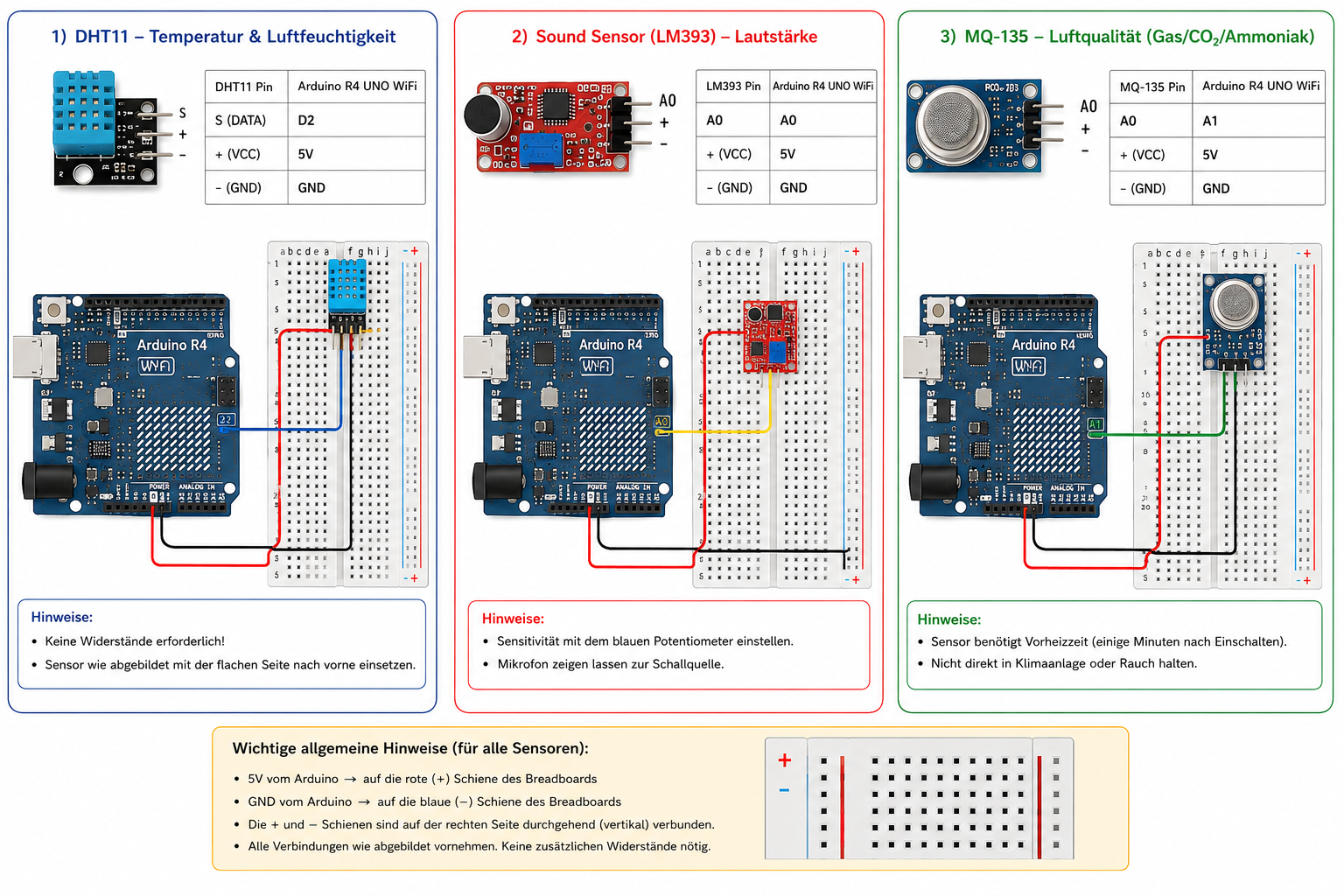

1. Steckplan über das Breadboard

DHT11 DATA → D2, VCC → 5V, GND → GND

KY-037 / HW-484 AO → A0, DO → D3, + → 5V, G → GND

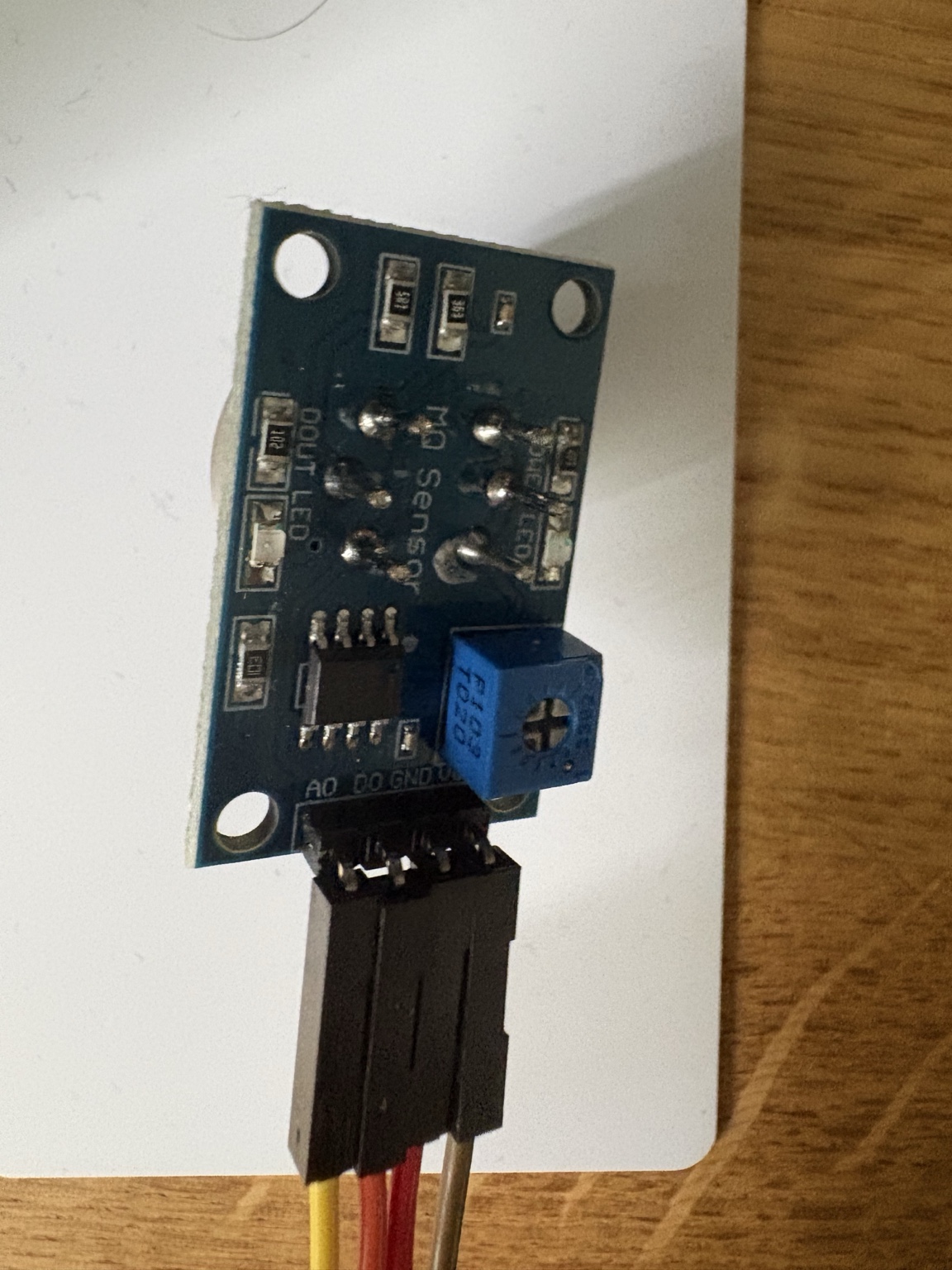

MQ-135 AO → A1, DO → D4, VCC → 5V, GND → GND

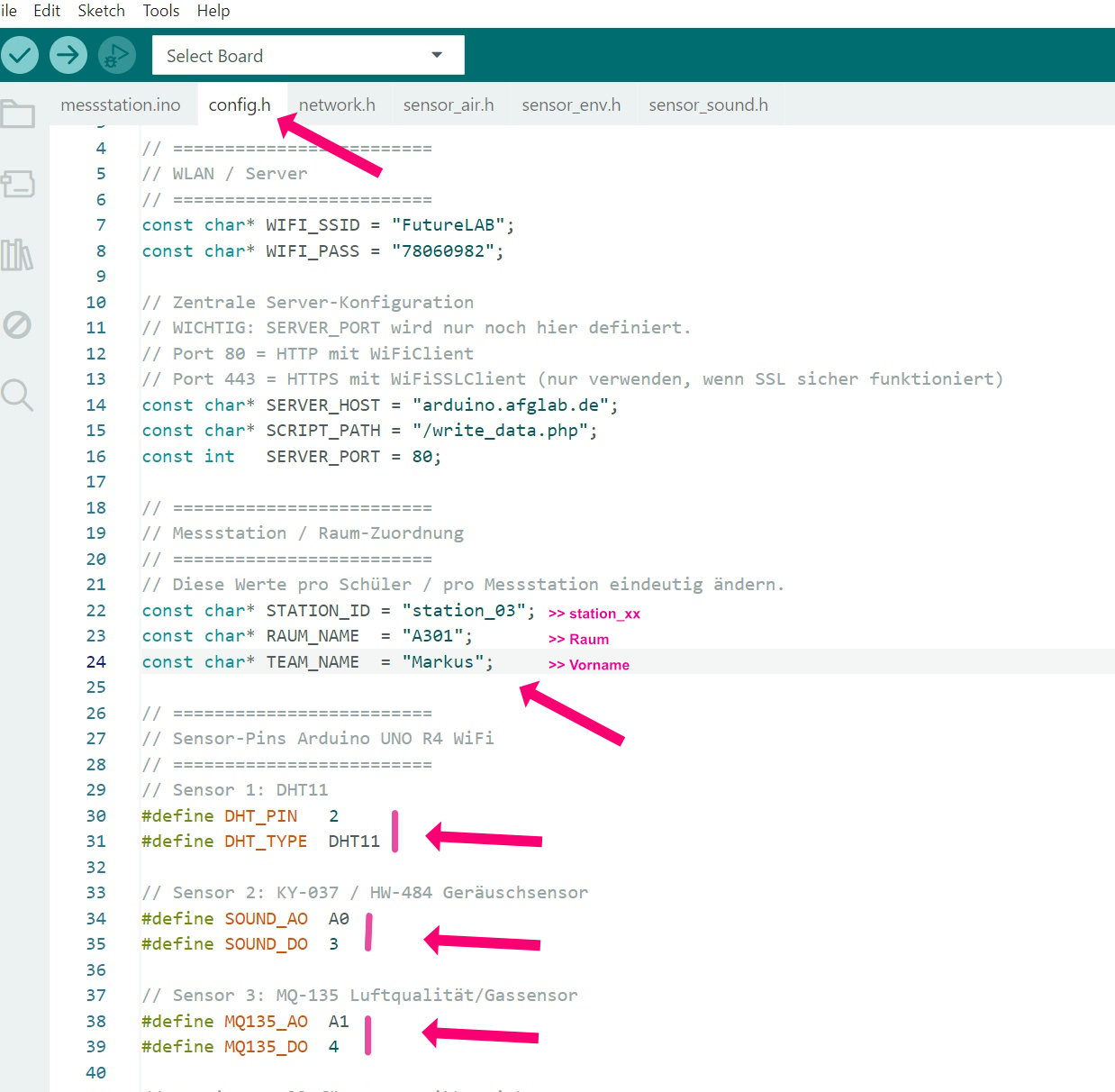

2. Einstellungen im Quelltext: config.h

3. Pin-Zuordnung im Skript

Sensor	Signal	Arduino
DHT11	DATA	D2
KY-037	AO	A0
KY-037	DO	D3
MQ-135	AO	A1
MQ-135	DO	D4
Alle Sensoren	Strom	5V + GND über Breadboard

Merksatz: Erst 5V und GND vom Arduino auf das Breadboard legen. Danach holen sich alle Sensoren Plus und Minus vom Breadboard. Die Datenleitungen gehen direkt zu den Pins aus der config.h.

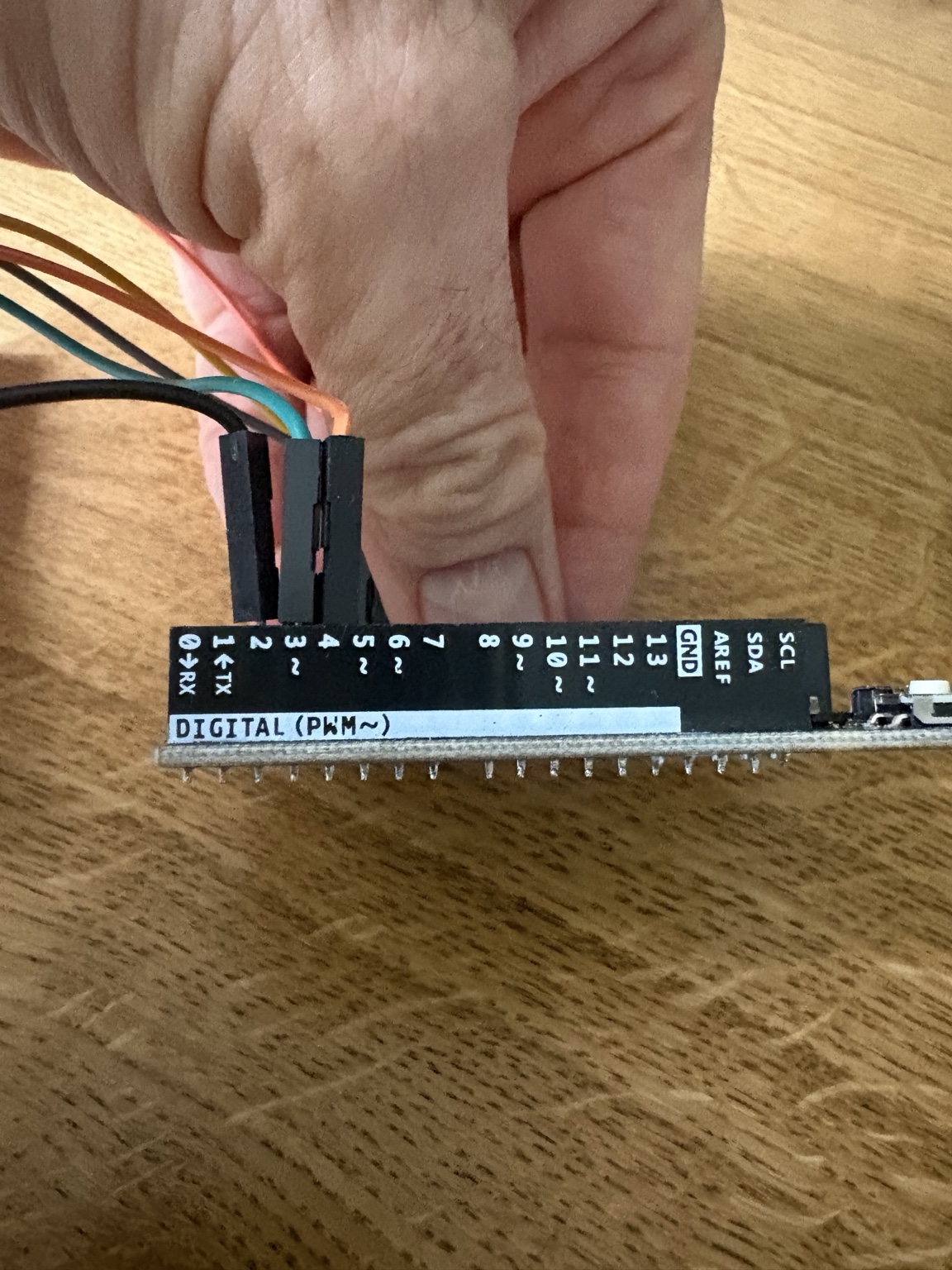

Arduino: Digitalpins

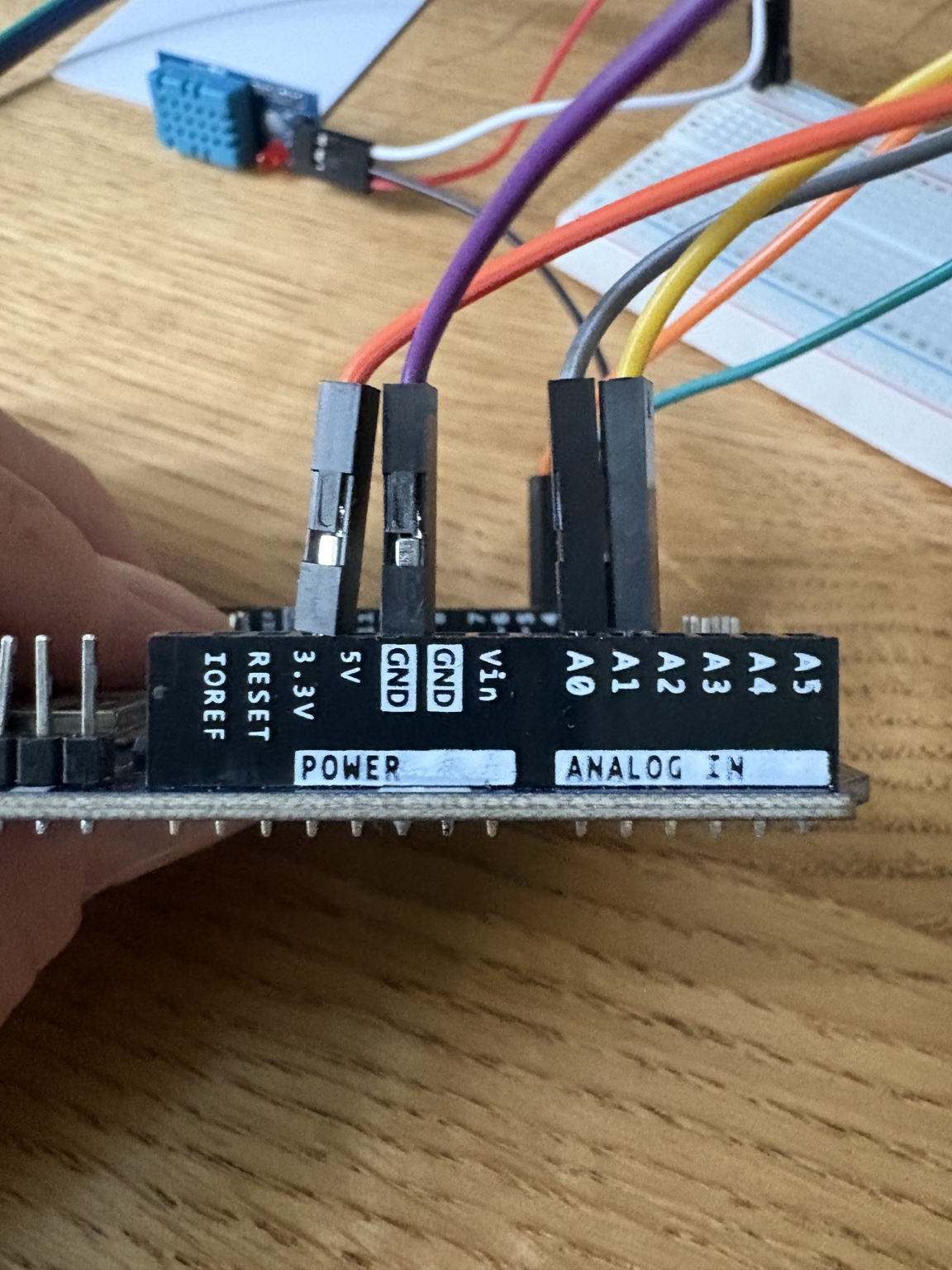

Arduino: Power & Analog

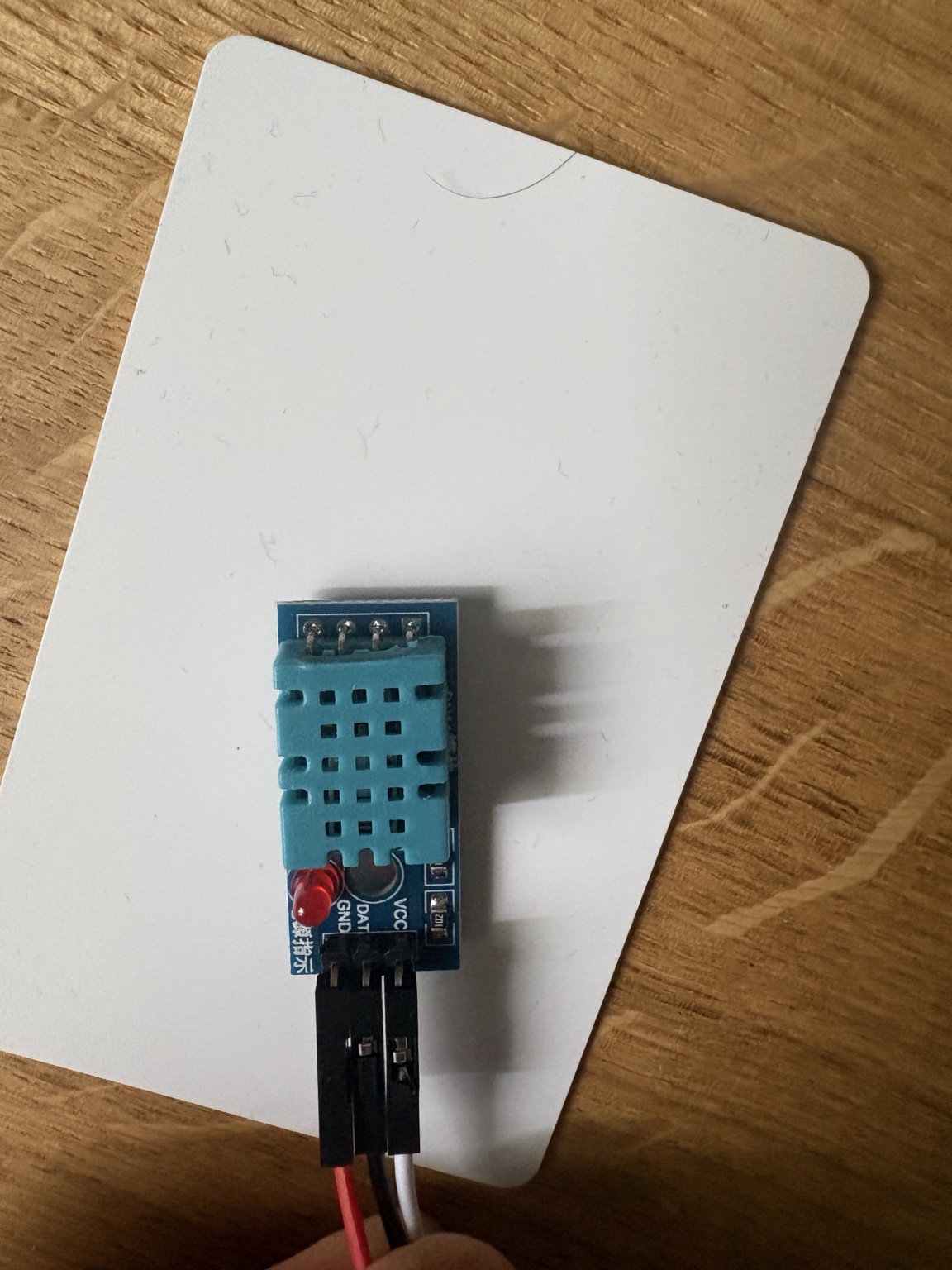

DHT11

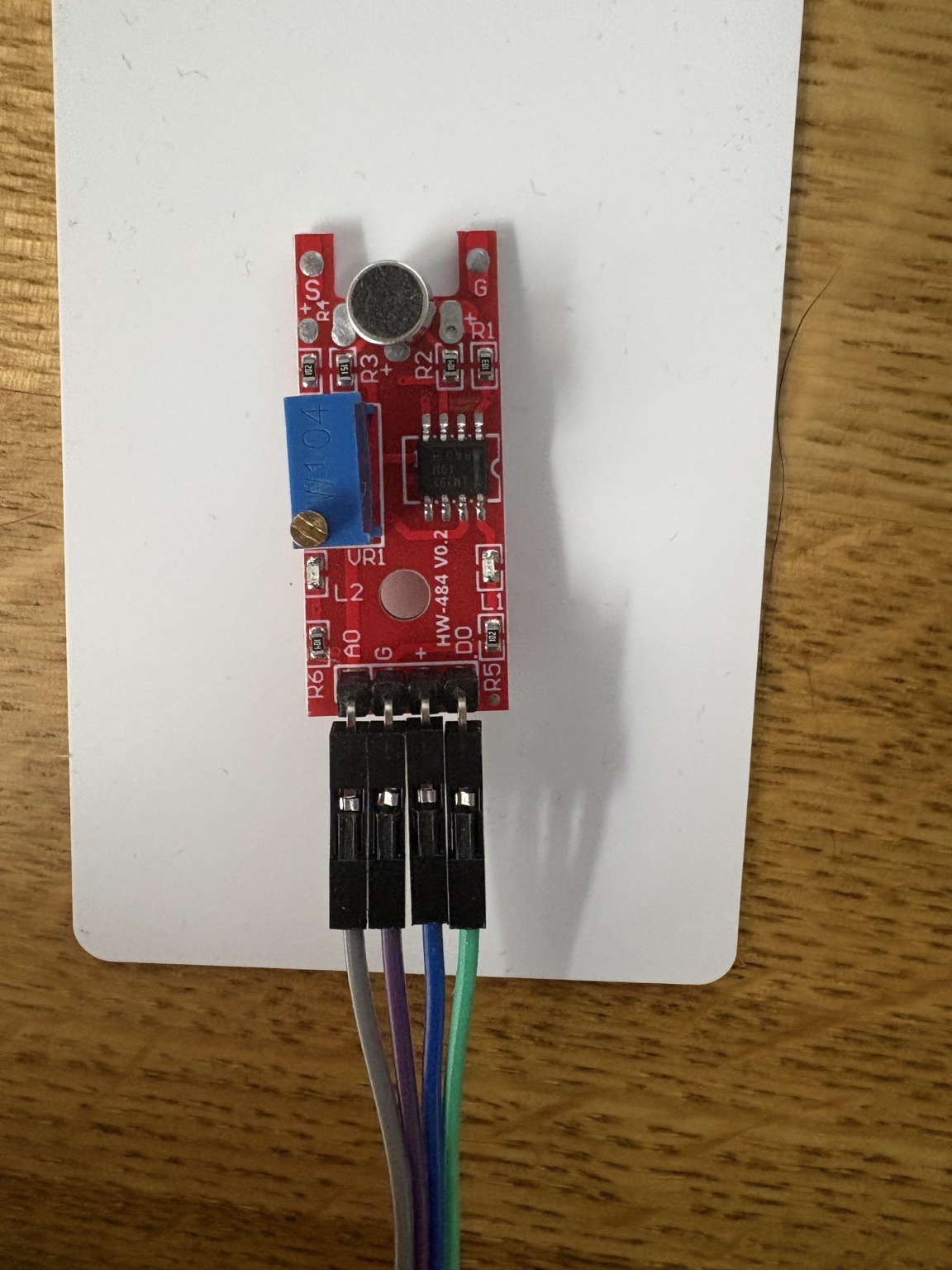

KY-037 / Sound
